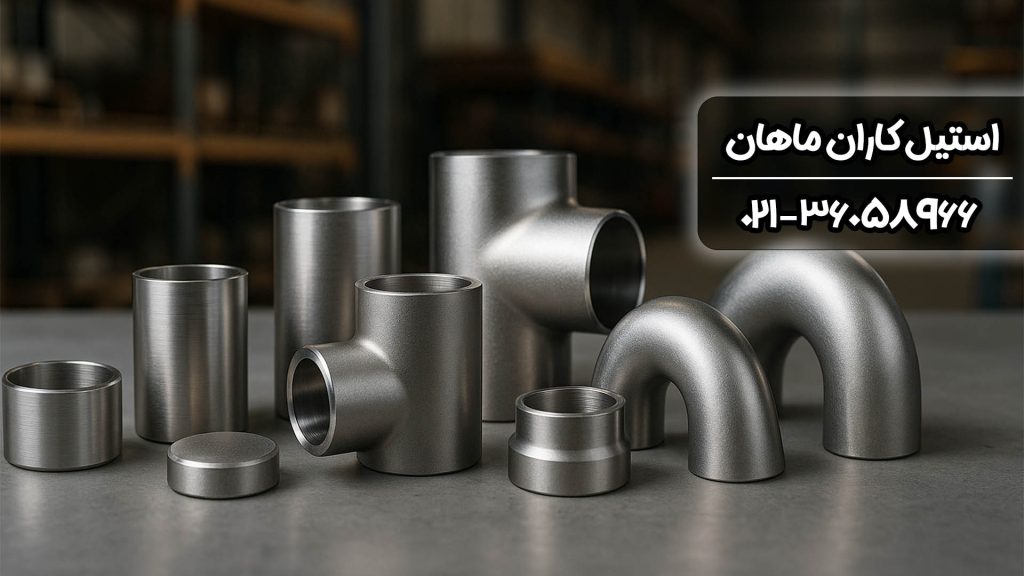

۵ نوع از اتصالات لوله: راهنمای جامع انواع، استانداردها، متریالها و نکات خرید
مقدمه
اتصالات لوله، شریانهای حیاتی هر سیستم پایپینگاند؛ از نفت و گاز و پتروشیمی تا HVAC، تصفیهخانهها، غذایی/دارویی و سازههای صنعتی. این مقاله با تمرکز سئویی بر عبارت «۵ نوع از اتصالات لوله»، پنج قطعهٔ پرکاربرد (زانویی، سهراهی/چهارراهی، تبدیل، کوپلینگ، درپوش) را بهصورت فنی و کاربردی بررسی میکند. علاوه بر آن، روشهای اتصال (فلنجی، جوشی لببهلب، ساکتولد، رزوهای، مکانیکی شیاردار) را مرور میکنیم تا انتخاب شما دقیق، ایمن و اقتصادی باشد.
برای استعلام موجودی و قیمت روز فلنجها، همین حالا به لیست قیمت فلنج استیل مراجعه کنید.
۱) اتصالات زانویی (Elbows)
کارکرد: تغییر جهت جریان معمولاً در ۴۵° و ۹۰°؛ نسخههای LR (طول قوس بلند) و SR (کوتاه) و همچنین شعاعهای ۳D/۵D برای کنترل افت فشار.
انواع متداول: جوشی لببهلب (BW)، ساکتولد (SW)، رزوهای (THD).
کاربردها: خطوط فرایندی با تغییر مسیر، مخازن تحت فشار، سیستمهای با دما/فشار بالا.
نکات انتخاب: زاویه و شعاع، فشار/دما، سایز (NPS/DN)، متریال (استنلس 304/316، فولاد کربنی A105/…)، روش اتصال.
گزینههای تأمین در استیل کاران ماهان:
زانو استیل صنایع غذایی (SS 304/316)
زانو استیل فشار قوی (ساکت)
زانو دندهای استیل
۲) سهراهی و چهارراهی (Tee / Cross)
کارکرد: Tee برای انشعاب سهجهته (معمولی یا کاهنده)، Cross برای چهارجهته.
کاربردها: هدرها و مانیفولدها، انشعابگیری ابزار دقیق، تغییر مسیر با کنترل توزیع دبی.
نکات انتخاب: برابری یا کاهش خروجی (Equal/Reducing)، ضخامت، هممحوری و نوع اتصال (BW/SW/THD).
توجه مهم: Tee و Cross دو قطعهٔ مجزا هستند؛ در زبان بازار گاهی Cross به «سهراهی چهارطرفه» تعبیر میشود ولی از نظر فنی متفاوتاند.
۳) تبدیل (Reducer)
کارکرد: تغییر قطر برای مدیریت سرعت و پروفایل جریان.
انواع: هممرکز (Concentric) برای خطوط عمودی/عمومی، غیرهممرکز (Eccentric) برای خطوط افقی (جلوگیری از حبس هوا/مایع).
کاربردها: تطبیق با پمپ/مبدلها، کاهش کاویتاسیون، اتصال به تجهیزات با سایز متفاوت.
نکات انتخاب: نوع (Con/Exc)، اختلاف قطر، محدودیت فضای نصب، متریال و فشار/دما.
۴) کوپلینگ (Coupling)
کارکرد: اتصال دو لوله یا تعمیر شکستگی/نشتی و تنظیم طول؛ بهصورت Full Coupling، Half Coupling، Reducing Coupling و انواع تعمیراتی.
روشهای انتهایی: رزوهای (Threaded) و ساکتولد (Socket-Weld) با کلاسهای فشاری صنعتی.
کاربردها: تعمیرات سریع، ابزار دقیق، فشارهای متوسط تا بالا (بسته به کلاس).
نکات انتخاب: همخوانی کلاس فشاری با Schedule لوله، دقت رزوه/سیلانت مناسب، هممحوری.
۵) درپوش (End Cap)
کارکرد: بستن انتهای خط، حفاظت از انتهای لوله در تست/حمل/ذخیرهسازی.
انواع: جوشی لببهلب (BW Cap)، ساکتولد، رزوهای؛ شکلهای بیضوی/نیمکروی در کاربردهای خاص.
گزینههای تأمین در استیل کاران ماهان:
درپوش دندهای استیل
درپوش استیل فشار قوی (ساکت)
درپوش فشار قوی دندهای استیل
روشهای اتصال لوله (برای تصمیم بهتر)
الف) فلنجی (Flanged)
با پیچومهره و گسکت، دمونتاژ و سرویس دورهای آسان است. کلاسهای فشاری مرسوم ۱۵۰، ۳۰۰، ۴۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰، ۲۵۰۰ تعریف شدهاند و انتخاب نهایی با توجه به جداول فشار-دما و متریال انجام میشود.
کِی انتخاب کنیم؟ اتصال به تجهیزات (پمپ/ولو)، نیاز به بازوبست دورهای، تست و بازرسی سریع.
→ برای قیمت و موجودی، به لیست قیمت فلنج استیل سر بزنید.
ب) جوشی لببهلب (Butt-Weld)
مسیر داخلی یکنواخت، افت فشار کمتر، استحکام بالا؛ مناسب فشار/دمای زیاد و سرویسهای سخت. WPS/PQR و مهارت جوشکاری حیاتی است.
پ) ساکتولد (Socket-Weld)
برای سایزهای کوچک/متوسط، هممحوری آسان و نصب سریعتر نسبت به BW؛ کلاسهای فشاری صنعتی برای سرویسهای سنگین هم عرضه میشود.
ت) رزوهای (Threaded – NPT/BSPT)
بدون نیاز به جوش، مناسب فشارهای متوسط/پایین و تعمیرات ساده. اختلاط NPT و BSPT معمولاً آببندی مناسبی نمیدهد (زاویه و گام متفاوتاند).
ث) مکانیکی شیاردار (Grooved)
نصب بسیار سریع با کوپلینگ و گسکت؛ گزینهای محبوب در HVAC، آتشنشانی و آب صنعتی با امکان انتخاب Rigid یا Flexible برای جذب ارتعاش/انبساط.
متریالها، سایزبندی و نشانهگذاری (Marking)
متریالهای رایج: استنلس (SS304/SS316)، فولاد کربنی (A105/A234 WPB)، آلیاژی—با توجه به سیال، خورندگی، دما و کلاس فشاری.
سایزها: برحسب NPS (اینچی) و DN (میلیمتری)؛ محدودهٔ فیتینگهای جوشی عموماً از NPS 1/2 تا 48 را پوشش میدهد.
مارکینگ: سایز، متریال، استاندارد مرجع، فشار/کلاس، شماره ذوب/Heat No (در محصولات کارخانهای معتبر).
کیفیت/تست: بازرسی ابعادی، تست هیدرواستاتیک/نشتی طبق پروژه، و در اتصالات جوشی—در صورت نیاز—NDT (PT/MT/RT).
جدول مقایسه سریع ۵ نوع از اتصالات لوله
| قطعه | نقش اصلی | مزیت کلیدی | محدودیت/دقت مهم |
|---|---|---|---|
| زانویی (Elbow) | تغییر جهت 45°/90° | تنوع شعاع (LR/SR/3D/5D) و روش اتصال | کنترل افت فشار، انتخاب شعاع مناسب |
| سهراهی/Cross | انشعاب جریان | نسخههای Equal/Reducing | هممحوری و یکنواختی جریان |
| تبدیل (Reducer) | تغییر قطر | مدیریت سرعت/جلوگیری از کاویتاسیون | انتخاب Concentric/Eccentric |
| کوپلینگ (Coupling) | اتصال/تعمیر سریع | نصب ساده، تنوع رزوه/ساکت | همخوانی کلاس با Schedule لوله |
| درپوش (End Cap) | بستن انتهای خط | ایمنی در تست/حمل | ضخامت و روش اتصال صحیح |
نکات کلیدی انتخاب و خرید
استاندارد مرجع را مبنا بگذارید (B16.9، B16.11، B16.5، B1.20.1، ISO 7-1، AWWA C606) و جداول سازنده/کد را برای فشار-دما و ابعاد بررسی کنید.
NPT و BSPT را مخلوط نکنید؛ بهدلیل تفاوت زاویه رزوه و گام، آببندی مختل میشود.
در سیستمهای Grooved، نوع Rigid/Flexible و گسکت را مطابق سرویس، حرکت حرارتی و ارتعاش انتخاب کنید.
برای دمونتاژ دورهای، فلنجی غالباً بهترین است؛ برای سرعت اجرا، Grooved مزیت دارد.
لیست اقلام خرید (MTO) را با مارکینگ، Heat No، متریال، سایز/Schedule، استاندارد و تعداد شفاف کنید.
خرید و مشاوره
شرکت استیل کاران ماهان تأمینکنندهٔ تخصصی اتصالات استیل و فلنج استیل است. برای خرید مستقیم یا دریافت مشاوره و استعلام قیمت بهروز با کارشناسان ما تماس بگیرید یا همین حالا وارد لیست قیمت فلنج استیل شوید.
پرسشهای متداول (FAQ)
۱) تفاوت Tee و Cross چیست؟
Tee سه خروجی دارد و Cross چهار خروجی؛ هر دو بهصورت جوشی، ساکتولد و رزوهای عرضه میشوند.
۲) برای فشار/دمای بالا کدام روش اتصال مناسبتر است؟
عموماً جوشی لببهلب (BW) بهدلیل مسیر داخلی صاف و استحکام بالا انتخاب میشود؛ در کنار آن فلنجهای کلاس بالاتر نیز رایجاند.
۳) آیا میتوان NPT و BSPT را با هم بست؟
خیر؛ پروفیل و زاویهٔ رزوه متفاوت است و معمولاً آببندی مختل میشود. انتخاب صحیح نوع رزوه الزامی است.
۴) سرعت نصب سیستمهای Grooved چقدر است؟
در منابع صنعتی، نصب ۳ تا ۵ برابر سریعتر از جوش/فلنج و در ادعاهای برخی تولیدکنندگان تا ۱۰ برابر گزارش شده است؛ به تیم اجرایی و شرایط پروژه بستگی دارد.
۵) در انتخاب Reducer چه نکتهای مهمتر است؟
در خطوط افقی برای جلوگیری از حبس سیال/هوا، معمولاً Eccentric مناسبتر است؛ اختلاف قطر و شرایط هیدرولیکی را دقیق بسنجید.
