تعداد سوراخهای فلنج یکی از پارامترهای کلیدی در طراحی و انتخاب این قطعه صنعتی است که بر اساس استاندارد بینالمللی ASME B16.5 تعیین میشود. این تعداد به عوامل مختلفی مانند سایز اسمی لوله، کلاس فشاری و کاربرد فلنج بستگی دارد و مستقیماً بر انتخاب پیچ و مهره مناسب برای اتصال ایمن تأثیر میگذارد. اطلاع دقیق از این مشخصات ضمن تضمین استحکام اتصالات، از بروز مشکلات فنی و ایمنی در پروژههای صنعتی جلوگیری میکند. برای استعلام لیست قیمت فلنج و دریافت مشاوره تخصصی، میتوانید با کارشناسان استیل کاران ماهان تماس بگیرید.
مقدمه

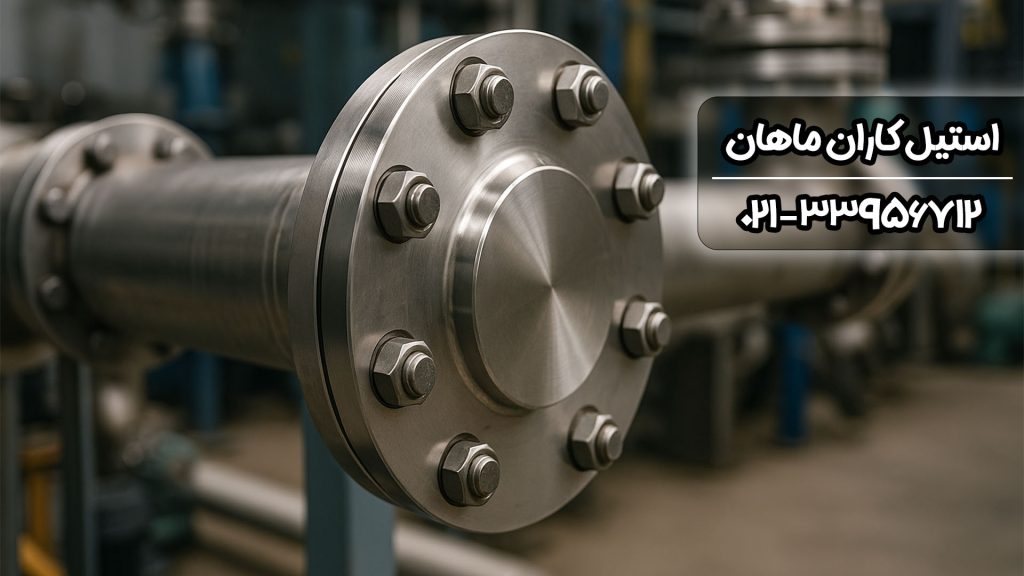

فلنجها به عنوان یکی از مهمترین اجزای اتصالات صنعتی، نقشی اساسی در برقراری ارتباط بین لولهها و تجهیزات مختلف ایفا میکنند. یکی از مشخصات حیاتی این قطعات، تعداد سوراخهایی است که بر روی آنها تعبیه شده است. این سوراخها محل عبور پیچ و مهره بوده و نقش مهمی در استحکام، ایمنی و قابلیت جداسازی اتصالات دارند. در این مقاله به بررسی کامل تعداد سوراخهای فلنج، نحوه تعیین آن بر اساس استانداردهای جهانی و اهمیت آن در انتخاب پیچ و مهره مناسب میپردازیم.
چرا تعداد سوراخهای فلنج اهمیت دارد؟
دانستن تعداد سوراخهای فلنج برای طراحی خطوط لوله، انتخاب پیچ و مهره مناسب و تضمین استحکام اتصالات بسیار حیاتی است. این سوراخها معمولاً به صورت متقارن در اطراف فلنج طراحی میشوند و بر اساس فشار کاری، اندازه فلنج و استانداردهای بینالمللی تعیین میشوند.
استانداردهای تعیین سوراخهای فلنج
یکی از مهمترین استانداردهای بینالمللی در این زمینه، ASME B16.5 است که مشخصات فنی مربوط به تعداد، اندازه و محل قرارگیری سوراخهای فلنج را برای سایزهای مختلف لوله و کلاسهای فشاری گوناگون تعیین میکند.
بر اساس این استاندارد:
-
فلنجهای ½ تا 2.5 اینچ: 4 سوراخ
-
فلنجهای 3 تا 8 اینچ: 8 سوراخ
-
فلنجهای 10 تا 14 اینچ: 12 سوراخ
-
فلنجهای 16 تا 18 اینچ: 16 سوراخ
-
فلنجهای 20 تا 24 اینچ: 20 سوراخ
نکته: در برخی از سایزها، تعداد سوراخها میتواند متغیر باشد؛ به عنوان مثال، فلنج 8 اینچ ممکن است 8 یا 12 سوراخ داشته باشد که بسته به کلاس فشاری و استاندارد مورد استفاده تعیین میشود.
عواملی که بر تعداد سوراخهای فلنج تأثیر میگذارند
-
سایز اسمی لوله (NPS)
-
کلاس فشاری فلنج (Class 150، 300، 600 و…)
-
کاربرد صنعتی فلنج (نفت و گاز، صنایع غذایی، دارویی و…)
-
استانداردهای ساخت مانند ASME B16.5 و ASME B16.47
این عوامل تعیین میکنند که فلنج چه میزان فشار و دما را تحمل کند و چه تعداد سوراخ برای تضمین استحکام اتصال نیاز است.
اهمیت اطلاع از تعداد سوراخها
اطلاع دقیق از تعداد سوراخهای فلنج کمک میکند تا:
-
پیچ و مهرههای متناسب با اتصالات را به درستی انتخاب کنید.
-
از ایجاد مشکلات در نصب و ایمنی جلوگیری شود.
-
هزینههای اضافی ناشی از انتخاب اشتباه قطعات کاهش پیدا کند.
جمعبندی
تعداد سوراخهای فلنج از مهمترین پارامترهای فنی در انتخاب این قطعه محسوب میشود و مستقیماً بر ایمنی و دوام سیستمهای لولهکشی تأثیر میگذارد. با توجه به استانداردهای بینالمللی مانند ASME B16.5، میتوانید انتخابی دقیق و استاندارد داشته باشید.
