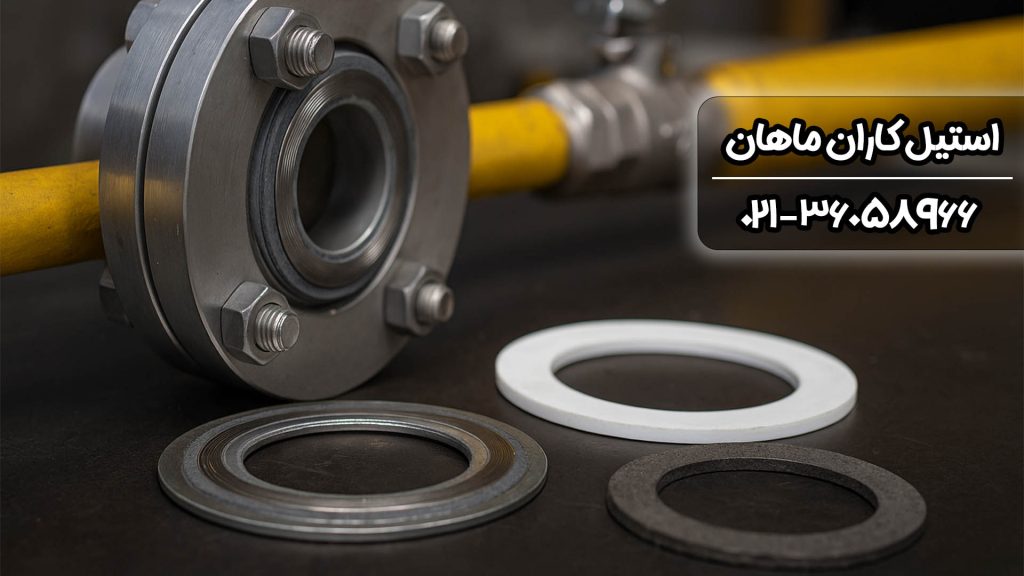

انتخاب واشر آب بندی فلنج در سیستم گاز

(راهنمای کامل انتخاب، معیارها و نکات تخصصی برای صنایع گاز)

مقدمه

واشر آب بندی فلنج یکی از مهم‌ترین اجزای ایمنی در هر سیستم لوله‌کشی گاز است. هرگونه نشتی در خطوط انتقال یا توزیع گاز، علاوه بر آسیب مالی و توقف تولید، می‌تواند خطرات جدی چون آتش‌سوزی، انفجار و تهدید جان پرسنل را به دنبال داشته باشد. طبق آمار، بیش از ۶۰ تا ۸۰ درصد حجم تعمیرات اضطراری صنایع پتروشیمی، نیروگاهی و نفت و گاز به دلیل مشکلات آب‌بندی و نشتی رخ می‌دهد.

در این مقاله، اصول و معیارهای انتخاب واشر آب بندی فلنج در سیستم گاز را به صورت تخصصی و جامع بررسی می‌کنیم تا شما بتوانید مناسب‌ترین گزینه را با توجه به شرایط کاری و استانداردهای لازم انتخاب کنید.

اهمیت انتخاب صحیح واشر آب بندی در سیستم گاز

در سیستم‌های گازرسانی، جنس و کیفیت واشر آب‌بندی مستقیماً با امنیت، دوام و هزینه‌های بهره‌برداری ارتباط دارد. واشر باید بتواند فشار و دمای کاری را تحمل کند، نسبت به ترکیبات شیمیایی گاز مقاوم باشد، و در شرایط کاری متغیر (مانند شوک حرارتی یا تغییر فشار) عملکرد مطلوب داشته باشد.

انتخاب نادرست واشر، منجر به نشتی، خوردگی فلنج‌ها، توقف تولید و حتی حوادث جبران‌ناپذیر می‌شود. بنابراین شناخت انواع واشر، کاربرد آن‌ها و معیارهای فنی انتخاب، امری ضروری برای هر مهندس یا کارشناس فنی در حوزه گاز و پتروشیمی است.

انواع متداول واشر آب بندی فلنج در سیستم گاز

در سیستم‌های گاز، معمولاً از واشرهایی با ساختار و متریال خاص استفاده می‌شود که در ادامه به مهم‌ترین آن‌ها می‌پردازیم:

۱. واشر PTFE (تفلون)

• ویژگی‌ها: مقاومت بسیار بالا در برابر خورندگی شیمیایی، مناسب برای دماهای منفی تا حدود ۲۶۰+ درجه سانتی‌گراد.

• کاربرد: خطوط گاز با خورندگی بالا یا محیط‌های اسیدی/قلیایی.

• مزیت: عدم واکنش‌پذیری و انعطاف بالا.

• محدودیت: در فشارهای خیلی بالا ممکن است دچار خزش شود.

۲. واشر گرافیت تقویت شده

• ویژگی‌ها: تحمل حرارتی بسیار بالا (تا ۴۵۰+ درجه)، مقاوم در برابر خوردگی و فشار.

• کاربرد: خطوط گاز فشار بالا، پالایشگاه‌ها و نیروگاه‌ها.

• مزیت: پایداری عالی در چرخه‌های حرارتی-فشاری متعدد.

• محدودیت: در محیط‌های اکسیدکننده قوی محدودیت دارد.

۳. واشر اسپیرال ووند (Spiral Wound Gasket)

• ساختار: ترکیبی از لایه‌های فلز (استیل ضدزنگ یا آلیاژی) و مواد نرم مثل گرافیت یا PTFE.

• کاربرد: ایده‌آل برای فشار و دمای بالا؛ قابلیت بازگشت‌پذیری و آب‌بندی عالی حتی در شرایط لرزش یا شوک حرارتی.

• مزیت: تطبیق‌پذیری بالا و عمر مفید بیشتر نسبت به انواع ساده.

• محدودیت: نیاز به نصب دقیق و استاندارد دارد.

۴. واشر فلزی Ring Type Joint (RTJ)

• ساختار: تماماً فلزی، مخصوص فلنج‌های RTJ، مناسب فشارهای بسیار بالا (تا بیش از ۵۰۰۰ psi).

• کاربرد: خطوط حیاتی نفت و گاز، پتروشیمی، صنایع سنگین.

• مزیت: مقاومت مکانیکی و ایمنی بسیار بالا.

• محدودیت: هزینه بالاتر و نیاز به نصب تخصصی.

۵. واشر کامپوزیتی و نیمه‌فلزی

• ساختار: ترکیب فلز و مواد نرم (مثل کَم‌پروفایل یا جکت‌دار).

• کاربرد: شرایط کاری ویژه، دما و فشار متغیر، یا فلنج با سطح ناصاف.

معیارهای مهم در انتخاب واشر آب بندی فلنج برای سیستم گاز

۱. سازگاری شیمیایی

انتخاب جنس واشر باید مطابق با نوع گاز و شرایط محیطی باشد. برای مثال، واشر PTFE برای گازهای خورنده و اسیدی عالی است اما در حضور برخی مواد اکسیدکننده باید دقت شود.

۲. تحمل فشار و دمای کاری

در سیستم‌های گاز فشار بالا یا دمای بالا، توصیه می‌شود از واشرهای اسپیرال ووند یا گرافیت تقویت‌شده استفاده شود.

۳. ضخامت و ابعاد واشر

ابعاد واشر باید دقیقاً با فلنج مطابقت داشته باشد تا حداکثر آب‌بندی و کمترین میزان نشت را داشته باشیم.

۴. استانداردهای صنعتی

واشر انتخابی باید دارای استانداردهای معتبری مانند ASME B16.20 یا API 6A باشد تا از کیفیت و دوام آن مطمئن شوید.

۵. قابلیت نصب و تعویض آسان

انتخاب واشر باید به گونه‌ای باشد که در زمان تعمیرات، بتوان به راحتی آن را تعویض یا سرویس کرد.

راهنمای عملی انتخاب واشر آب بندی فلنج در سیستم گاز

۱. ابتدا نوع گاز و فشار/دمای کاری را تعیین کنید.
۲. جنس فلنج و سطح اتصال را بررسی نمایید.
۳. استاندارد مورد نیاز پروژه را مشخص کنید (ASME, API و…).
۴. با توجه به بودجه و شرایط، بهترین نوع واشر را از بین گزینه‌های فوق انتخاب کنید.
۵. همیشه توصیه می‌شود برای انتخاب نهایی با کارشناسان فروش یا تولیدکننده مشاوره کنید.

لیست قیمت فلنج استیل

اگر به دنبال اطلاع از لیست قیمت فلنج استیل و مشاهده قیمت‌های به‌روز انواع فلنج، واشر و اتصالات مرتبط هستید، می‌توانید به صفحه لیست قیمت فلنج استیل در سایت ما مراجعه نمایید تا مناسب‌ترین گزینه‌ها را برای پروژه خود انتخاب کنید.

جمع‌بندی و توصیه نهایی

انتخاب واشر آب‌بندی مناسب برای فلنج در سیستم گاز، تأثیر مستقیمی بر ایمنی و کارایی کل مجموعه دارد. توصیه می‌شود همیشه بر اساس اطلاعات فنی پروژه، شرایط کاری و استانداردهای روز صنعت، اقدام به انتخاب و خرید نمایید. برای پروژه‌های گازرسانی شهری، نیروگاهی، پتروشیمی و خطوط صنعتی، استفاده از واشر اسپیرال ووند با پرکننده گرافیتی یا PTFE و همچنین واشر گرافیت تقویت‌شده معمولاً بهترین عملکرد و ایمنی را دارد.
