گشتاور بستن پیچ فلنج استیل نقش تعیینکنندهای در آببندی صحیح، جلوگیری از نشتی و افزایش عمر اتصال فلنج دارد. حتی با انتخاب فلنج و گسکت مناسب، سفت کردن نادرست پیچها میتواند باعث نشتی، آسیب به گسکت یا تغییر شکل فلنج شود. در این مقاله، اصول گشتاور بستن پیچ فلنج استیل، ترتیب صحیح بستن و نکات اجرایی مهم بهصورت کاربردی توضیح داده میشود.

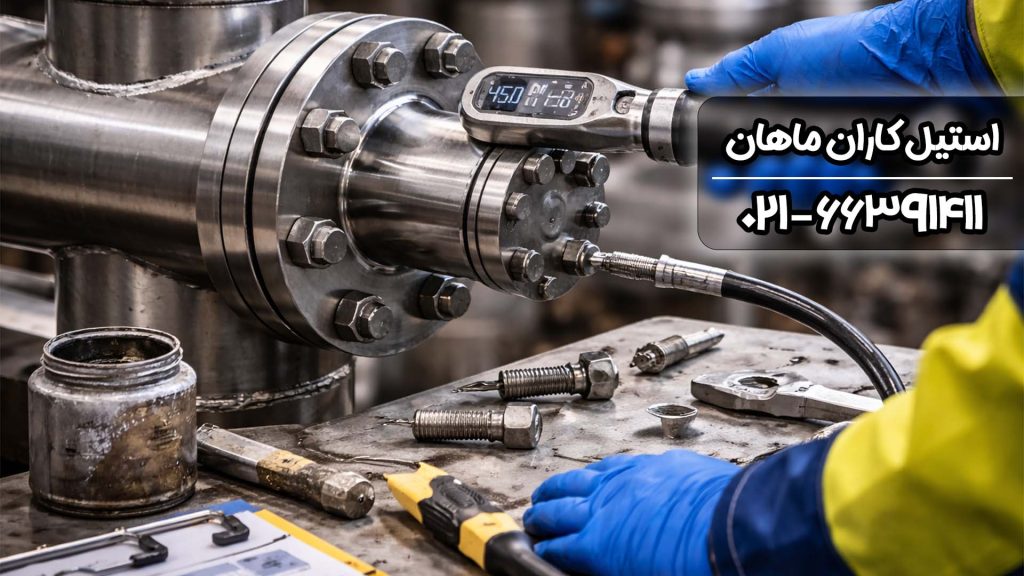

گشتاور بستن پیچ فلنج استیل در نصب صنعتی
در اتصالات فلنجی، پیچها وظیفه ایجاد نیروی یکنواخت برای فشردهسازی گسکت و آببندی اتصال را بر عهده دارند. اگر گشتاور بستن پیچها بهدرستی اعمال نشود، حتی بهترین فلنج و گسکت نیز عملکرد مناسبی نخواهند داشت.
به همین دلیل، گشتاور بستن پیچ فلنج استیل یک موضوع کاملاً مهندسی است، نه یک کار تجربی.
چرا گشتاور صحیح اهمیت دارد؟
گشتاور نامناسب میتواند باعث:
نشتی سیال
له شدن یا خرابی گسکت
تغییر شکل فلنج
شل شدن تدریجی پیچها
افزایش ریسک ایمنی
در مقابل، گشتاور صحیح باعث توزیع یکنواخت فشار و آببندی پایدار میشود.
عوامل مؤثر بر گشتاور بستن پیچ فلنج
گشتاور موردنیاز برای بستن پیچها به عوامل زیر بستگی دارد:
1. نوع و سایز پیچ
متریال پیچ (استیل، آلیاژی و…)
قطر و طول پیچ
2. نوع گسکت
گسکتهای مختلف (Spiral Wound، RTJ، نرم) نیاز به فشار متفاوتی دارند.
3. کلاس فشاری فلنج
فلنجهای کلاس بالاتر معمولاً به گشتاور بیشتری نیاز دارند.
4. روانکاری رزوه
وجود یا عدم وجود روانکار روی رزوه پیچ تأثیر مستقیم بر مقدار گشتاور دارد.
ترتیب صحیح بستن پیچهای فلنج
یکی از مهمترین نکات نصب، ترتیب بستن پیچها است.
روش استاندارد:
بستن پیچها بهصورت ضربدری (Cross Pattern)
اعمال گشتاور در چند مرحله (معمولاً 3 مرحله)
افزایش تدریجی گشتاور تا مقدار نهایی
این روش باعث توزیع یکنواخت فشار روی گسکت میشود.
مراحل پیشنهادی بستن پیچ فلنج استیل
تراز کردن فلنجها
قرار دادن صحیح گسکت
بستن دستی پیچها
اعمال گشتاور مرحلهای با آچار ترکمتر
بررسی نهایی پس از راهاندازی اولیه
استفاده از Torque Wrench کالیبرهشده الزامی است.
اشتباهات رایج در بستن پیچ فلنج
سفت کردن یکباره تا گشتاور نهایی
بستن پیچها به ترتیب دایرهای
استفاده مجدد از پیچ یا گسکت فرسوده
حدس زدن گشتاور بدون ابزار
نادیده گرفتن دستورالعمل پروژه
این اشتباهات از دلایل اصلی نشتی فلنجها هستند.
ارتباط این مقاله با انتخاب صحیح فلنج استیل
نصب صحیح زمانی معنا دارد که فلنج از ابتدا درست انتخاب شده باشد. برای بررسی جامع انواع فلنج، استانداردها و معیارهای انتخاب، مطالعه راهنمای جامع فلنج استیل توصیه میشود.
🔗 مهم:
برای آشنایی کامل با مشخصات فنی، انواع و کاربردها، مطالعه مقاله مرجع فلنج استیل توصیه میشود.
جمعبندی
گشتاور بستن پیچ فلنج استیل یکی از مهمترین عوامل موفقیت اتصال فلنجی است. رعایت ترتیب بستن، استفاده از ابزار مناسب و اعمال گشتاور صحیح، از نشتی و خرابی جلوگیری کرده و ایمنی سیستم را افزایش میدهد.
در نصب فلنج، دقت در گشتاور یعنی تضمین آببندی.
