استاندارد فلنج استیل مجموعهای از الزامات فنی است که ابعاد، کلاس فشاری، جنس متریال و قابلیت عملکرد فلنجها را در شرایط مختلف صنعتی مشخص میکند و نقش مهمی در ایمنی و سازگاری تجهیزات دارد. استانداردهای رایجی مانند ANSI و DIN بیشتر به ابعاد و فشار کاری فلنج استیل میپردازند، در حالی که استاندارد ASTM کیفیت و ترکیب آلیاژی متریال را تعیین میکند؛ بنابراین انتخاب صحیح استاندارد فلنج استیل بر اساس فشار، دما، نوع سیال و الزامات پروژه، از بروز نشتی، خرابی و هزینههای اضافی جلوگیری کرده و عملکرد مطمئن سیستمهای لولهکشی صنعتی را تضمین میکند.

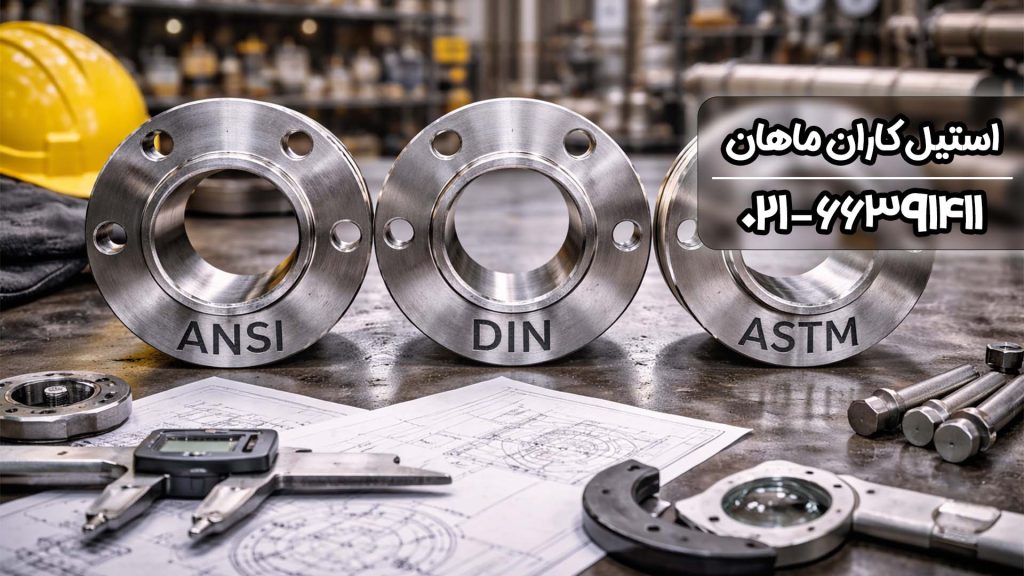

استاندارد فلنج استیل | بررسی ANSI، DIN و ASTM
استاندارد فلنج استیل یکی از مهمترین معیارها در انتخاب و استفاده صحیح از فلنجها در سیستمهای لولهکشی صنعتی است. فلنجهای استیل در صورت نداشتن استاندارد مشخص یا انتخاب نادرست استاندارد، میتوانند باعث عدم تطابق با سایر تجهیزات، نشتی، کاهش ایمنی و حتی خرابی کل سیستم شوند. به همین دلیل، شناخت استانداردهای فلنج استیل مانند ANSI، DIN و ASTM برای مهندسان، پیمانکاران و خریداران صنعتی یک ضرورت محسوب میشود.
🔗 مهم:
برای آشنایی کامل با مشخصات فنی، انواع و کاربردها، مطالعه مقاله مرجع فلنج استیل توصیه میشود.
استاندارد فلنج استیل چیست؟
استاندارد فلنج استیل مجموعهای از قوانین و مشخصات فنی است که ابعاد، ضخامت، کلاس فشاری، جنس متریال، نوع سوراخکاری و الزامات ساخت فلنج را مشخص میکند. این استانداردها باعث میشوند فلنجها از نظر عملکرد، ایمنی و سازگاری با سایر تجهیزات در یک سیستم صنعتی، قابل اعتماد باشند.
بهطور خلاصه، استاندارد فلنج استیل تضمین میکند که:
فلنج تحمل فشار و دمای مشخصی را دارد
با لوله و تجهیزات دیگر سازگار است
در شرایط کاری تعریفشده عملکرد ایمن دارد
استاندارد ANSI / ASME در فلنج استیل
استاندارد ANSI که امروزه بیشتر با نام ASME شناخته میشود، یکی از رایجترین استانداردهای فلنج استیل در صنایع نفت، گاز و پتروشیمی است. این استاندارد بیشتر در پروژههای بینالمللی و صنعتی سنگین استفاده میشود.
ویژگیهای فلنج استیل ANSI:
مشخص شدن کلاس فشاری (Class 150، 300، 600، 900، 1500، 2500)
تحمل فشار و دمای بالا
کاربرد گسترده در صنایع حساس
فلنجهای استیل مطابق استاندارد ANSI معمولاً در خطوط انتقال با فشار بالا و شرایط سخت کاری مورد استفاده قرار میگیرند.
استاندارد DIN در فلنج استیل
استاندارد DIN یکی از استانداردهای رایج اروپایی است که در بسیاری از پروژههای صنعتی، تأسیساتی و ساختمانی استفاده میشود. این استاندارد بیشتر بر اساس فشار نامی (PN) تعریف میشود.
ویژگیهای فلنج استیل DIN:
تعریف فشار بهصورت PN (PN10، PN16، PN25، PN40 و …)
کاربرد گسترده در پروژههای صنعتی سبک و متوسط
رایج در بازار داخلی ایران
فلنج استیل DIN به دلیل دسترسی آسان و تنوع سایز، انتخابی محبوب در پروژههای تأسیساتی و صنعتی عمومی است.
استاندارد ASTM در فلنج استیل
استاندارد ASTM بیشتر به جنس و متریال فلنج استیل مربوط میشود و مشخص میکند که فلنج از چه نوع آلیاژی ساخته شده است. این استاندارد معمولاً در کنار ANSI یا DIN استفاده میشود.
نمونههای رایج ASTM در فلنج استیل:
ASTM A182 F304
ASTM A182 F316
ASTM A182 F321
استاندارد ASTM تضمین میکند که فلنج از نظر ترکیب شیمیایی و خواص مکانیکی، کیفیت لازم را دارد.
تفاوت استاندارد ANSI، DIN و ASTM
تفاوت اصلی این استانداردها در حوزه کاربرد آنهاست:
ANSI / ASME: ابعاد و کلاس فشاری
DIN: فشار نامی و ابعاد اروپایی
ASTM: جنس و متریال فلنج
در بسیاری از پروژهها، این استانداردها بهصورت ترکیبی استفاده میشوند؛ بهعنوان مثال، یک فلنج استیل میتواند همزمان ANSI Class 300 و از متریال ASTM A182 F316 باشد.
انتخاب استاندارد مناسب فلنج استیل
برای انتخاب استاندارد مناسب فلنج استیل، باید به عوامل زیر توجه کرد:
فشار و دمای کاری سیستم
نوع سیال (خورنده یا غیرخورنده)
الزامات پروژه و کارفرما
سازگاری با سایر تجهیزات
انتخاب صحیح استاندارد، از بروز مشکلات فنی و هزینههای اضافی در آینده جلوگیری میکند.
برای خرید و مشاوره تخصصی میتوانید از کارشناسان استیل کاران ماهان کمک بگیرید.
همچنین برای خرید انواع فلنج به صفحه لیست قیمت فلنج مراجعه کنید.
پرسش و پاسخ
کدام استاندارد فلنج استیل رایجتر است؟
در صنایع نفت و گاز، استاندارد ANSI رایجتر است، در حالی که در پروژههای تأسیساتی و عمومی، استاندارد DIN کاربرد بیشتری دارد.
آیا میتوان فلنج DIN و ANSI را به هم متصل کرد؟
خیر، بهطور مستقیم امکانپذیر نیست؛ زیرا ابعاد و سوراخکاری آنها متفاوت است، مگر با استفاده از قطعات واسط خاص.
استاندارد ASTM چه نقشی در فلنج استیل دارد؟
ASTM مشخصکننده جنس و آلیاژ فلنج استیل است و تضمین میکند فلنج از نظر متریال کیفیت لازم را دارد.
کلاس فشاری فلنج استیل چگونه انتخاب میشود؟
کلاس فشاری بر اساس فشار و دمای کاری سیستم انتخاب میشود و باید مطابق طراحی مهندسی باشد.
جمعبندی
استاندارد فلنج استیل نقش کلیدی در ایمنی، دوام و عملکرد سیستمهای لولهکشی صنعتی دارد. شناخت استانداردهای ANSI، DIN و ASTM و انتخاب صحیح آنها باعث میشود فلنج با سایر تجهیزات سازگار باشد و عملکرد مطمئنی در شرایط کاری مختلف ارائه دهد. برای یک انتخاب حرفهای، بررسی دقیق مشخصات فنی و دریافت مشاوره تخصصی پیش از خرید فلنج استیل توصیه میشود.
