انواع فلنج استیل شامل فلنج گلودار، اسلیپ آن، رزوهای، کور، لپ جوینت و ساکت ولد است که هرکدام بر اساس نوع اتصال، فشار و دمای کاری، کاربرد مشخصی در سیستمهای لولهکشی صنعتی دارند. شناخت دقیق انواع فلنج استیل و انتخاب صحیح آنها نقش مهمی در افزایش ایمنی، کاهش نشتی و بهبود عملکرد خطوط انتقال در صنایع نفت و گاز، پتروشیمی، غذایی و تأسیسات صنعتی ایفا میکند و به همین دلیل بررسی کاربرد هر نوع فلنج استیل پیش از خرید، یک ضرورت فنی و اقتصادی محسوب میشود.

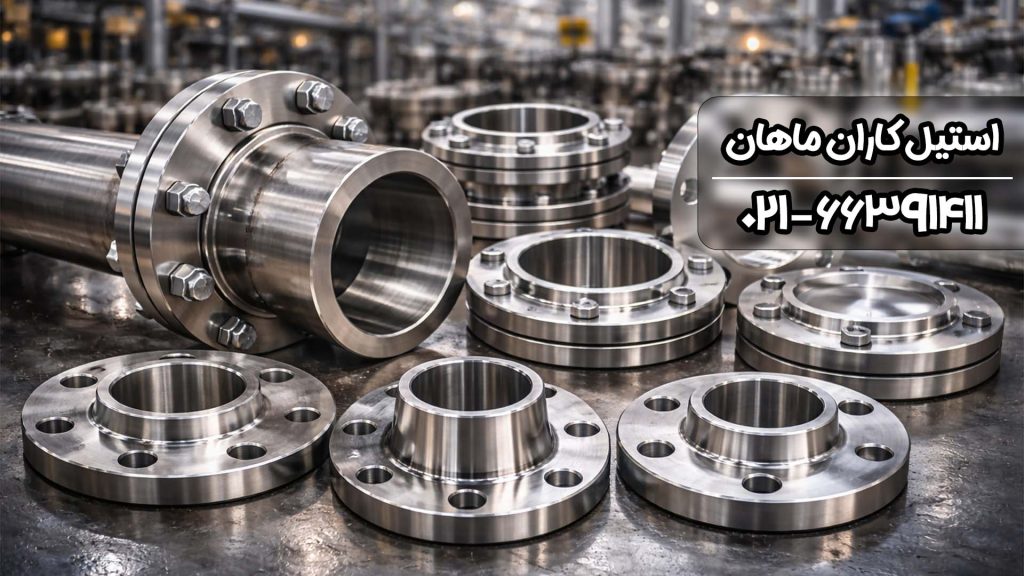

انواع فلنج استیل و کاربرد هرکدام
فلنج استیل یکی از مهمترین اجزای سیستمهای لولهکشی صنعتی است و شناخت انواع فلنج استیل نقش تعیینکنندهای در ایمنی، دوام و عملکرد صحیح خطوط انتقال سیالات دارد. هر نوع فلنج استیل بر اساس شکل طراحی، نوع اتصال و شرایط کاری، کاربرد مشخصی دارد و انتخاب اشتباه آن میتواند منجر به نشتی، افت فشار یا افزایش هزینههای تعمیر و نگهداری شود. در این مقاله، انواع رایج فلنج استیل را بهصورت کامل بررسی میکنیم و کاربرد هرکدام را توضیح میدهیم تا انتخابی دقیق و مهندسی داشته باشید.
🔗 مهم:
در صورت نیاز به آشنایی کامل با فلنج استیل، مشخصات، قیمت و خرید، پیشنهاد میشود مقاله جامع فلنج استیل را نیز مطالعه کنید.
فلنج استیل گلودار (Weld Neck)
فلنج استیل گلودار یکی از پرکاربردترین و مقاومترین انواع فلنجها در صنایع سنگین به شمار میرود. این نوع فلنج دارای یک گردن مخروطیشکل است که بهصورت جوشی به لوله متصل میشود. طراحی گردن باعث میشود تنشهای مکانیکی و فشاری بهصورت یکنواخت در طول اتصال توزیع شوند و از تمرکز تنش در یک نقطه جلوگیری شود.
کاربرد فلنج استیل گلودار:
خطوط انتقال با فشار بالا
سیستمهای با دمای بالا
صنایع نفت، گاز و پتروشیمی
خطوط حساس با الزامات ایمنی بالا
بهدلیل استحکام بالا، فلنج گلودار معمولاً قیمت بالاتری نسبت به سایر انواع دارد، اما در پروژههای حیاتی، انتخابی استاندارد و قابلاعتماد محسوب میشود.
فلنج استیل اسلیپ آن (Slip On)
فلنج استیل اسلیپ آن بهگونهای طراحی شده که لوله به داخل آن وارد میشود و سپس از داخل و خارج جوشکاری انجام میگیرد. این نوع فلنج نصب سادهتری دارد و به همین دلیل در پروژههایی با حجم بالا و فشار کاری متوسط، بسیار رایج است.
کاربرد فلنج استیل اسلیپ آن:
خطوط لوله با فشار متوسط
تأسیسات صنعتی و ساختمانی
پروژههایی که سرعت نصب اهمیت دارد
فلنج اسلیپ آن نسبت به فلنج گلودار از نظر مکانیکی ضعیفتر است، اما از نظر اقتصادی گزینهای مقرونبهصرفه محسوب میشود.
فلنج استیل رزوهای (Threaded)
فلنج استیل رزوهای بدون نیاز به جوشکاری و از طریق رزوه داخلی به لوله متصل میشود. این ویژگی باعث میشود در محیطهایی که جوشکاری خطرناک است یا امکانپذیر نیست، از این نوع فلنج استفاده شود.
کاربرد فلنج استیل رزوهای:
سیستمهای فشار پایین
خطوط موقت یا قابلتغییر
محیطهای دارای مواد قابل اشتعال
با وجود نصب آسان، این نوع فلنج برای فشارها و دماهای بالا توصیه نمیشود و معمولاً در کاربردهای خاص مورد استفاده قرار میگیرد.
فلنج استیل کور (Blind)
فلنج استیل کور همانطور که از نام آن پیداست، برای مسدود کردن انتهای خطوط لوله استفاده میشود. این فلنج هیچ سوراخ مرکزی ندارد و بهعنوان یک درپوش عمل میکند.
کاربرد فلنج استیل کور:
مسدود کردن موقت یا دائمی خطوط
استفاده در زمان تعمیر و نگهداری
امکان توسعه آینده خطوط لوله
فلنج کور بهدلیل تحمل فشار بالا، یکی از ایمنترین روشها برای بستن انتهای لولهها محسوب میشود.
فلنج استیل لپ جوینت (Lap Joint)
فلنج لپ جوینت بههمراه یک قطعه جداگانه به نام Stub End استفاده میشود و امکان چرخش فلنج روی لوله را فراهم میکند. این ویژگی باعث میشود همراستاسازی پیچها آسانتر شود.
کاربرد فلنج استیل لپ جوینت:
خطوطی که نیاز به باز و بسته شدن مکرر دارند
سیستمهایی که تمیزکاری دورهای دارند
صنایع غذایی و دارویی
این نوع فلنج معمولاً در سیستمهای با فشار پایین تا متوسط استفاده میشود.
فلنج استیل ساکت ولد (Socket Weld)
فلنج ساکت ولد بهگونهای طراحی شده که لوله داخل یک حفره مشخص قرار میگیرد و سپس جوشکاری انجام میشود. این نوع اتصال استحکام بالایی ایجاد میکند و برای سایزهای کوچک بسیار مناسب است.
کاربرد فلنج استیل ساکت ولد:
خطوط با قطر کم
سیستمهای فشار بالا
صنایع حساس با نیاز به اتصال دقیق
انتخاب نوع مناسب فلنج استیل
برای انتخاب صحیح نوع فلنج استیل، باید به عوامل زیر توجه کرد:
فشار و دمای کاری سیستم
نوع سیال (خورنده یا غیرخورنده)
سایز لوله
استاندارد مورد نیاز (ANSI، DIN، ASTM و …)
شرایط نصب و نگهداری
انتخاب درست فلنج نهتنها ایمنی سیستم را افزایش میدهد، بلکه باعث کاهش هزینههای بلندمدت نیز میشود.
برای خرید و مشاوره تخصصی میتوانید از کارشناسان استیل کاران ماهان کمک بگیرید.
همچنین برای خرید انواع فلنج به صفحه لیست قیمت فلنج مراجعه کنید.
جمعبندی
انواع فلنج استیل هرکدام برای شرایط کاری خاصی طراحی شدهاند و شناخت دقیق آنها، پیشنیاز اجرای موفق پروژههای صنعتی است. از فلنج گلودار برای شرایط سخت گرفته تا فلنج اسلیپ آن و رزوهای برای کاربردهای عمومیتر، هر نوع فلنج نقش مشخصی در سیستم دارد. برای بررسی کامل مشخصات فنی، قیمت و راهنمای خرید، مراجعه به مقاله جامع فلنج استیل بهترین انتخاب است.
در ادامه، یک بخش پرسش و پاسخ (FAQ) کاملاً منطبق با محتوای مقاله و مناسب استفاده در انتهای مقاله یا بهصورت اسکیما سئو ارائه میشود:
پرسش و پاسخ
1. فلنج استیل چیست و چه نقشی در سیستمهای لولهکشی دارد؟
فلنج استیل قطعهای مکانیکی برای اتصال لولهها، شیرآلات و تجهیزات صنعتی است که امکان مونتاژ، دمونتاژ و آببندی مطمئن سیستمهای انتقال سیالات را فراهم میکند. این قطعه نقش مهمی در ایمنی، نگهداری و توسعه خطوط لوله دارد.
2. مقاومترین نوع فلنج استیل کدام است؟
فلنج استیل گلودار (Weld Neck) مقاومترین نوع فلنج محسوب میشود. طراحی گردن مخروطی آن باعث توزیع یکنواخت تنش شده و برای فشار و دمای بالا، بهویژه در صنایع نفت و گاز، بسیار مناسب است.
3. تفاوت فلنج گلودار و فلنج اسلیپ آن چیست؟
فلنج گلودار بهصورت جوشی لببهلب به لوله متصل میشود و استحکام بالاتری دارد، در حالی که فلنج اسلیپ آن روی لوله قرار گرفته و از داخل و خارج جوش میخورد. فلنج اسلیپ آن نصب سادهتر و قیمت پایینتری دارد اما تحمل فشار کمتری نسبت به گلودار دارد.
4. فلنج استیل رزوهای در چه شرایطی استفاده میشود؟
فلنج استیل رزوهای در سیستمهای فشار پایین و محیطهایی که جوشکاری خطرناک یا غیرممکن است (مانند فضاهای دارای مواد قابل اشتعال) استفاده میشود. این نوع فلنج برای فشار و دمای بالا توصیه نمیشود.
5. کاربرد اصلی فلنج استیل کور چیست؟
فلنج استیل کور برای مسدود کردن انتهای خطوط لوله بهصورت موقت یا دائمی استفاده میشود. این فلنج در زمان تعمیرات، تست فشار و یا پیشبینی توسعه آینده خطوط کاربرد فراوانی دارد.
6. چرا از فلنج لپ جوینت در صنایع غذایی و دارویی استفاده میشود؟
فلنج لپ جوینت امکان چرخش روی لوله و باز و بسته شدن آسان را فراهم میکند. این ویژگی در سیستمهایی که نیاز به شستوشو، تمیزکاری و تعمیرات مکرر دارند، مانند صنایع غذایی و دارویی، بسیار کاربردی است.
7. فلنج ساکت ولد برای چه سایز لولههایی مناسب است؟
فلنج استیل ساکت ولد معمولاً برای لولههای با قطر کم استفاده میشود. این نوع فلنج اتصال دقیق و محکمی ایجاد کرده و برای سیستمهای فشار بالا در سایزهای کوچک گزینهای ایدهآل است.
8. در انتخاب فلنج استیل باید به چه عواملی توجه کرد؟
برای انتخاب صحیح فلنج استیل باید عواملی مانند فشار و دمای کاری، نوع سیال، سایز لوله، استاندارد مورد نیاز (ANSI، DIN، ASTM و …) و شرایط نصب و نگهداری را در نظر گرفت.
9. آیا قیمت فلنج استیل در انواع مختلف تفاوت دارد؟
بله، قیمت فلنج استیل بسته به نوع فلنج، سایز، گرید استیل، استاندارد ساخت و روش اتصال متفاوت است. بهطور معمول فلنجهای گلودار قیمت بالاتری نسبت به فلنجهای اسلیپ آن یا رزوهای دارند.
10. کدام نوع فلنج استیل برای پروژههای حساس توصیه میشود؟
برای پروژههای حساس با الزامات ایمنی بالا، فلنج استیل گلودار و در برخی موارد فلنج ساکت ولد، بهترین انتخاب هستند؛ زیرا استحکام، آببندی و طول عمر بالاتری نسبت به سایر انواع دارند.
