کاربرد و مشخصات انواع شیر توپی از مهمترین موضوعات در انتخاب تجهیزات صنعتی است، زیرا این شیرها با طراحی ساده و عملکرد دقیق، نقش کلیدی در کنترل جریان سیالات ایفا میکنند. شیر توپی با استفاده از یک توپ سوراخدار، امکان قطع و وصل سریع جریان را فراهم میسازد و بهدلیل مقاومت بالا در برابر فشار، دما و خوردگی در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاهها و حتی تأسیسات مسکونی مورد استفاده قرار میگیرد. انواع شیر توپی شامل مدلهای فلنجدار، رزوهای، جوشی، استیل، برنجی و پلاستیکی هستند که هرکدام بسته به نوع سیال و شرایط کاری انتخاب میشوند.

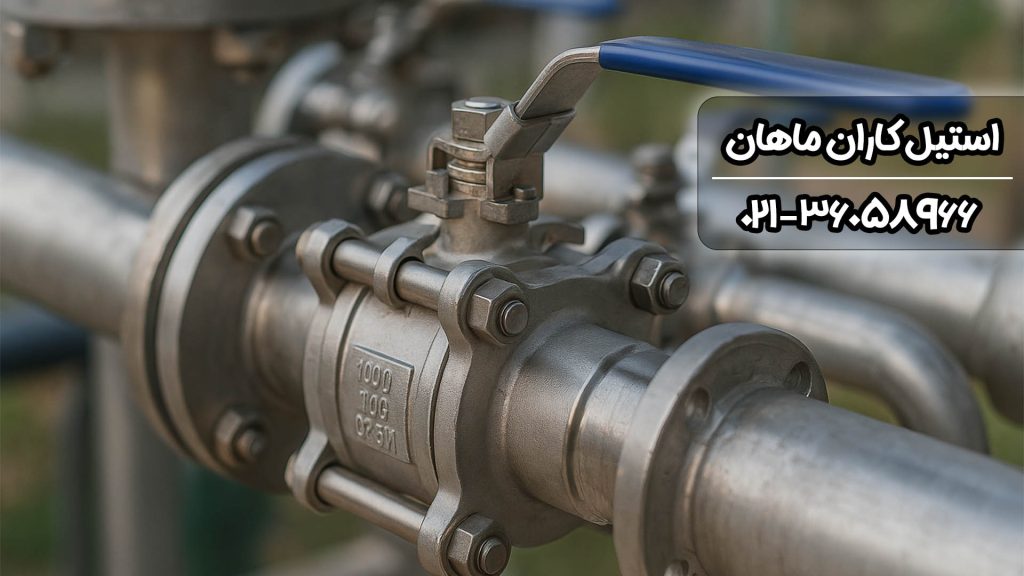

کاربرد و مشخصات انواع شیر توپی چیست؟
مقدمه
شیر توپی یکی از پرکاربردترین شیرهای صنعتی است که به دلیل ساختار ساده، عملکرد سریع و قابلیت آببندی عالی در صنایع مختلف جایگاه ویژهای دارد. این نوع شیر با استفاده از یک توپ توخالی و سوراخدار که حول محور خود میچرخد، جریان سیال را کنترل میکند. شیرهای توپی در سیستمهای مختلف برای قطع، وصل و حتی تنظیم جریان مایعات یا گازها به کار میروند و به دلیل طراحی مقاوم، نگهداری آسان و طول عمر بالا، به یکی از گزینههای اصلی در پروژههای صنعتی تبدیل شدهاند.
🔗 مهم:
در صورت نیاز به آشنایی کامل با فلنج استیل، مشخصات، قیمت و خرید، پیشنهاد میشود مقاله جامع فلنج استیل را نیز مطالعه کنید.
شیر توپی چیست و چگونه کار میکند؟
شیر توپی (Ball Valve) وسیلهای مکانیکی برای کنترل جریان است که درون آن یک توپ فلزی یا پلاستیکی با سوراخ مرکزی قرار دارد. با چرخاندن دسته شیر به اندازه ۹۰ درجه، مسیر سیال باز یا بسته میشود. زمانی که سوراخ توپ در امتداد مسیر جریان قرار گیرد، سیال آزادانه عبور میکند و زمانی که توپ در زاویه عمود قرار گیرد، مسیر بسته میشود.
این طراحی ساده باعث میشود شیر توپی بتواند در شرایط فشار بالا، دمای زیاد و حتی سیالات خورنده عملکرد بسیار خوبی داشته باشد.
انواع شیر توپی و تفاوت آنها
شیرهای توپی بر اساس نوع اتصال، جنس بدنه، طراحی و کاربرد در مدلهای مختلفی تولید میشوند. شناخت این تفاوتها به انتخاب بهتر کمک زیادی میکند.
۱. شیر توپی رزوهای
در این نوع، اتصال لولهها از طریق رزوه انجام میشود. نصب آسان و قیمت مناسب از ویژگیهای آن است و معمولاً در سیستمهای با فشار متوسط یا کاربردهای خانگی و صنعتی سبک استفاده میشود.
۲. شیر توپی فلنجدار
این مدل از طریق فلنج به خطوط لوله متصل میشود و با استفاده از پیچ و مهره محکم میگردد. در سیستمهای فشار بالا و خطوط لوله صنعتی بزرگ بسیار کاربرد دارد.
۳. شیر توپی جوشی (Butt-weld)
در این نوع، اتصال از طریق جوشکاری انجام میشود و نتیجه آن اتصال کاملاً آببند و بدون نشتی است. برای صنایع نفت، گاز و پتروشیمی گزینهای ایدهآل است.
۴. شیر توپی استیل ضد زنگ
شیرهای ساختهشده از فولاد ضد زنگ در برابر خوردگی و دماهای بالا مقاوماند. بهدلیل خاصیت ضدزنگ، این نوع برای محیطهای مرطوب، دریایی یا دارای سیالات شیمیایی مناسب است.
۵. شیر توپی برنجی و چدنی
شیرهای برنجی معمولاً در سیستمهای آب و تاسیسات خانگی استفاده میشوند، در حالی که شیرهای چدنی برای سیالات با دمای متوسط و فشار پایینتر کاربرد دارند.
۶. شیر توپی از مواد مصنوعی (PP یا PVC)
این شیرها سبک، ضدزنگ و اقتصادی هستند و معمولاً در سیستمهای شیمیایی سبک، آب و فاضلاب و خطوط انتقال مواد غیرخورنده استفاده میشوند.
مشخصات فنی شیر توپی
شیرهای توپی بسته به نوع کاربری، در اندازهها و استانداردهای مختلف طراحی و تولید میشوند. برخی از مهمترین مشخصات فنی که هنگام انتخاب باید به آنها توجه شود عبارتاند از:
جنس بدنه: فولاد ضد زنگ، فولاد کربنی، برنج، چدن یا پلاستیک صنعتی
نوع اتصال: فلنجی، جوشی، رزوهای یا دندهای
فشار کاری: از ۱۰ تا ۱۰۰ بار بسته به طراحی و جنس بدنه
دمای کاری: از منفی ۲۰ تا بیش از ۴۰۰ درجه سانتیگراد
نوع آببندی: فلزی یا نرم (بر اساس نوع سیال و شرایط حرارتی)
نحوه عملکرد: دستی، برقی یا پنوماتیکی
کاربردهای شیر توپی در صنایع
شیرهای توپی به دلیل مقاومت بالا در برابر فشار و نشتی کم، در صنایع مختلفی مورد استفاده قرار میگیرند. از جمله مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
صنعت نفت و گاز: کنترل جریان در خطوط انتقال و فرآیندهای پالایشگاهی
صنایع پتروشیمی: برای مواد شیمیایی خورنده و دماهای بالا
صنایع تولیدی و نیروگاهی: در سیستمهای بخار، آب گرم و سیالات فشرده
کاربردهای مسکونی و تاسیسات شهری: کنترل جریان آب، گاز و فاضلاب
صنایع غذایی و دارویی: برای حفظ بهداشت و جلوگیری از آلودگی بهدلیل سطح صیقلی فولاد ضد زنگ
اجزای اصلی شیر توپی
یک شیر توپی از اجزای زیر تشکیل شده است:
بدنه اصلی (Body)
توپ (Ball) با سوراخ مرکزی
نشیمنگاه (Seat)
محور یا ساقه (Stem)
دسته یا اهرم کنترل
آببندها و واشرها
این اجزا با دقت بالا طراحی میشوند تا ضمن حرکت روان، آببندی کامل و عمر طولانی فراهم کنند.
مزایای استفاده از شیر توپی
باز و بسته شدن سریع با چرخش ۹۰ درجه
آببندی کامل و قابل اطمینان
وزن کم و ابعاد کوچک در مقایسه با شیرهای دیگر
عملکرد قابل اعتماد در فشار و دمای بالا
نگهداری آسان و عمر کاری طولانی
قابلیت استفاده در سیستمهای اتوماتیک با عملگر برقی یا بادی
جمعبندی
شیر توپی بهدلیل تنوع در طراحی، جنس، نوع اتصال و مقاومت بالا، در میان پرکاربردترین شیرهای صنعتی قرار دارد. انتخاب نوع مناسب آن باید بر اساس شرایط کاری، نوع سیال و دما و فشار انجام شود.
برای خرید و مشاوره تخصصی میتوانید از کارشناسان استیل کاران ماهان کمک بگیرید.
همچنین برای خرید انواع فلنج به صفحه لیست قیمت فلنج مراجعه کنید.
پرسش و پاسخ
شیر توپی چیست و چه کاربردی دارد؟
شیر توپی یک نوع شیر صنعتی است که با استفاده از یک توپ سوراخدار جریان سیال را باز یا بسته میکند و در سیستمهای لولهکشی صنعتی و خانگی کاربرد دارد.
انواع شیر توپی کداماند؟
انواع شیر توپی شامل رزوهای، فلنجدار، جوشی، استیل، برنجی، چدنی و پلاستیکی هستند که هر کدام متناسب با نوع سیال و فشار کاری انتخاب میشوند.
چرا شیر توپی محبوب است؟
به دلیل آببندی قوی، عملکرد سریع، طول عمر بالا و مقاومت در برابر خوردگی، شیر توپی یکی از محبوبترین گزینهها در صنایع مختلف است.
در هنگام خرید شیر توپی باید به چه نکاتی توجه کرد؟
جنس بدنه، فشار و دمای کاری، نوع اتصال، نحوه آببندی و اندازه از مهمترین فاکتورها برای انتخاب شیر مناسب هستند.
